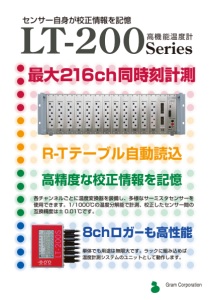

LT-200Series 高機能温度計 センサー自身が校正情報を記憶 単体でも用途は無限大です。ラックに組み込めば 温度計測システムのユニットとして動作します。 最大216ch同時刻計測 8chロガーも高性能 各チャンネルごとに温度変換器を装備し、多様なサーミスタセンサーを 使用できます。1/1000℃の温度分解能で計測、校正したセンサー間の 互換精度は± 0.01℃です。 R-Tテーブル自動読込 高精度な校正情報を記憶
生体環境、高温域、気温計測など使い方もいろいろ。 動的温度分布を高精度で計測でき豊富なオプションで用途に合わせて さまざまな使用環境に対応できる、それがLT-200seriesです。 多機能だから多用途！ LT-200S LT-200SA _______温度8点 LT-200SB _______温度4点+電圧4点 LT-200SC _______ 電圧8点 LT-2HM4 ___ 4ch湿度ユニット（オプション） 多様なサーミスタを選択 ● 温度分解能 1／1000℃ ● センサー自身が校正情報を記憶（特許出願中） ● 安価な恒温槽で高精度な自己校正が可能 ● 多様な外部制御機能 ● 多様なサーミスタとPT1000が使用可能 全チャンネル独立した温度変換器をそなえ、ｍ秒単位で同時刻計測を実現。 （1℃／秒の変動で 1 ｍ秒の差は 1 ／ 1000℃） 温度変換器は単一レンジのため計測値の不連続がありません。 低電力設定では 10 μＷで 1 ／ 1000℃計測、気温を高精度で計測できます。 2 秒周期で平均 1 μＷ以下、自己発熱による誤差を抑えます。 互換精度± 0.01℃（校正温度）ITS-90 準拠の SPRT と高精度恒温槽で実現。 校正および R-T データを起動時にセンサーから読み込みます。（外部から変更不可能） 複数のセンサーで発生しやすい間違った設定が生じません。 温度センサーの２線に校正情報を持っているため、一般センサーと混在使用できます。 全チャンネル同時計測のため温度変動がある恒温槽を用いても高精度な校正が可能です。 校正済みセンサーを基準に他のセンサーを校正でき、高精度を確保できます。 外部の信号に同期して記録、または信号が発生した期間のみ記録できます。 イベント信号の発生時刻を 0.1 秒単位で 4 ビット情報とともに記録します。 被験者の感性評価を記録できる感性評価入力装置を接続できます。（オプション） 主要なサーミスタは LT-200 に登録済みで、安価なセンサーも使用できます。 未登録なサーミスタでも R-T テーブル、Steinhart-Hart や B 定数から設定可能で、 どのサーミスタでも使用できます。 PT1000 でサーミスタでは得られない高温までの広い温度範囲を計測できます。 温度センサー 8ch温度ロガー 103H×79W×30D mm （センサーは含まない） 電圧入力には湿度センサーを接続可能 ① LT-2N-01 ステンレス基準センサー ② LT-2N-02 テフロン基準センサー ③ LT-2Y-01 ステンレスセンサー ④ LT-2Y-02 極細ステンレスセンサー ⑤ LT-2N-00 ⑩ LT-2T-02 エアー温センサー 極細テフロンセンサー ⑥ LT-2N-12 皮膚温センサー ⑦ LT-2N-11 直腸温センサー ⑧ LT-2N-13 耳栓型センサー ⑧ LT-2T-01 テフロンセンサー 5.0Φ 3.8Φ 3.2Φ 1.6Φ 3.4Φ 1.0Φ 5.0Φ 3.7Φ 3.0Φ
単体ロガー LT-200S をラック内に装着可能 LT-200F 216ch LT-200H 104ch LT-200Q 48ch ● 最大216点の等高線図をリアルタイム表示（オプション） ● チャンネル毎に上下限の警報設定可能 ● DA出力ユニット（オプション） ● ラックに装着するユニットを自由に選択 最大 216 点の位置を指定して等高線図を描画、温度分布が一目でわかります。 等高線図から最高温度とその位置を推定して表示します。 計測結果の一部を変更して分布を確認できるシミュレーション機能があります。 ブザー音と数表の色で警報が出ます。 DA 出力ユニットを用いれば平均温度で警報が出ます。 重み係数付き平均温度をリアルタイムで表示します。（計測時は記録） 計算した平均温度を DA 出力します。（8ch レコーダーで記録可能） 指定温度より高温または低温で接点出力します。（2ch） ラックに装着するユニットの数を 1 ～ 27 個まで自由に選択できます。 ５段階で２種類の感覚のほかに別の情報を１点、 外部に釦を増設するとさらに２点入力できます。 釦を押したことが確認できるブザー音を出すこと もできます。 ユニットの種類を 色の違いで表示 温度分布をリアル表示 温度計測システム 感性評価入力装置 LT-SEI LT-200H
1109-2K-1-GPC ※ 本カタログの仕様ならびにデザインは改良などのため予告なく変更されることがあります。 ※ 本カタログ中の社名・商品名は各社の登録商標または商標です。 グラム株式会社 〒330-0063 さいたま市浦和区高砂1-2-211 TEL. 048-834-0016 FAX. 048-834-4538 E-mail：gram@gram-corp.co.jp WEB：http//www.gram-corp.co.jp/ Specifications Option 仕 様 オプション 8ch温度ロガー LT-200SA LT-200SB LT-200SC 温度計測8ch 温度計測 4ch ＋電圧計測 4ch 電圧計測8ch 温度分解能 サーミスタ 1 ／ 1000 ℃ PT1000 1 ／ 100℃ 抵抗計測範囲 300 ～ 1M Ω（PT100 モジュール開発中） 電圧計測範囲 ± 1.0V または± 10.0V（出荷時設定） 計測周期 200m 秒、500m 秒、1，2，3，5，10，20，30 秒 1，2，3，5，10，20，30 分、1，2 時間 記憶容量 約26万点 1秒周期で約72時間 内蔵リチウム電池 5秒周期で5日間 充電時間 USB 使用：12 時間、DC プラグ（5V 入力 EIAJ2）2.5 時間 外形寸法（H×W×D）／重量 103×79×30mm 350g 感性評価入力装置 LT-SEI 主な仕様 入力釦× 11、増設用端子× 1、ブザー ON ／ OFF、DC ジャック 付属品 3.3VAC アダプターΦ 5.5 × 2.1 プラグ、LT-200 接続コード 等高線図ソフトウェア LT-TGS 主な仕様 入力点数最大 216、位置指定マトリックスと任意 カラーコンター、カラーによる塗り、リアルタイムで描画可能 時間範囲の最大、最小、平均、積分値（+、－、±）で描画 最大温度と位置の推定機能、一部温度を変更してシミュレーション機能 4ch湿度ユニット LT-2HM4 主な仕様 湿度センサー× 4、出力電圧 0 ～ 1 Ｖ（100％）、9V 電池動作 温度センサー （リード線を含めた全長は 3m） ① LT-2N-01 ステンレス基準センサー 5.0Φ×500L ② LT-2N-02 テフロン基準センサー 3.8 Φ× 1000L ③ LT-2Y-01 ステンレスセンサー 3.2Φ×200L ④ LT-2Y-02 極細ステンレスセンサー 1.6Φ×200L ⑤ LT-2N-00 エアー温センサー 3.4Φ×500L ⑥ LT-2N-12 皮膚温センサー 5.0 Φ円板× 500L ⑦ LT-2N-11 直腸温センサー 3.7Φ×500L ⑧ LT-2N-13 耳栓型センサー ⑨ LT-2T-01 テフロンセンサー 3.0Φ×500L ⑩ LT-2T-02 極細テフロンセンサー 1.0Φ×500L 温度計測システム LT-200F LT-200H LT-200Q 2 ラック、27 モジュール、216 点計測 1ラック、13 モジュール、104 点計測 1ラック、6 モジュール、48 点計測 標準構成 温度8ch×26 温度 4ch 電圧 4ch × 1 温度8ch×12 温度 4ch 電圧 4ch × 1 温度8ch×5 温度 4ch 電圧 4ch × 1 モジュールの種類 温度 8ch、温度 4ch+ 電圧 4ch、電圧 8ch、DA モジュール DAモジュール DA 出力 8 チャンネル、接点出力 2ch、重み付け加算平均のリアルタイム計算 計測周期 200m 秒、500m 秒、1，2，3，5，10，20，30 秒 1，2，3，5，10，20，30 分、1，2 時間 記憶容量 約52万点 1秒周期で約145時間 内蔵ニッカド電池 5秒周期で10時間 充電時間 DC プラグ（12V 入力 EIAJ4）10 時間 外形寸法（H × W × D） 133 × 483 × 343mm × 2 133 × 483 × 343mm 133 × 236 × 296mm ※ ※ハンドル除く 共通仕様 使用環境 5 ～ 35℃、20 ～ 80％ RH（結露なきこと） 接続PC Windows XP、VISTA、7（USB接続） 【販売代理店・お問い合わせ先】 株式会社プレシャスワーク 担当：大井稔 PH:090-6068-7382 Email:ooi@preciouswork.jp 担当：㖊野智昭 PH:090-1330-9420 Email:yoshino@preciouswork.jp
